圧空成形(圧空成型)

圧空成形とは

シートの熱成形の方法です。熱可塑性樹脂のシートを加熱軟化させたのち、シートを下側の型と上側の圧空BOXにてはさみ、圧力により型に密着させ、冷却後空気を吹き込んで成形品を取り出します。圧空成型は、真空成形に比べ高い圧力を得られる利点があります。

圧空成型



特徴

・金型製作コストが安い(真空成形型より割高)
・製作期間が短い(短納期)
・生産個数に合わせた材質選択が可能
・大型サイズ、薄肉成形が可能
・塩ビ樹脂の成形が容易
・多品種少量生産に適す
・射出成形に近い表面形状
・製品のアンダーカットが作りやすい
・小さな最小Rを設定できます
・キャラクターラインが重要視されるような形状に適す
・基本シボが付きます



使われる製品

圧空成形は外観側の寸法をしっかり作る事が出来るので、

   操作パネルの前面カバー
   装置の側面カバー
   券売機のフロントカバー
   モニター(ベゼル)

などに使用されます。


10年前よりも、この成型方法が選択されることが多くなっています。
その理由として、日本国内で製造される製品が以前よりも多品種少量生産に移り変わっている
からかと思われます。
また、板金カバーで製作されていた物が曲面デザインのある樹脂カバーに置き換わる例も多く
なっています。
小型カバーは少なくなっていますが、大型カバーは多くなっています。
日本国内で使われるカバーの製造方法として、圧空成型は時代にマッチした成形方法です。



使用されるプラスチック板


ABS ABS樹脂はアクリロニトリル・ブタジエン・スチレン共重合体です。
ABS樹脂板は他のプラスチックシートに比べ着色がしやすく、比較的安価な材料ですので、多様なプラスチックカバーとして使われます。
ABS樹脂板は一般グレード、耐衝撃グレード、耐熱グレードがあり、規格の色としてはナチュラル、白、黒が標準であります。(一般グレードのみ)
カイダック カイダックは住友ベークライト製のアクリル変性高衝撃塩ビ板で、ポリマーアロイにより耐衝撃強度、成形性、耐候性、耐薬品性、難燃性をバランスよく保持しています。
材料の種類は一般グレードの1000タイプ、耐熱・難燃グレードの新2000タイプ、透明グレードの9000タイプ、フラットグレードの3000タイプが標準であり、特注品として静電防止グレードの1000ASタイプ、耐熱グレードの2000タイプ、耐候グレードの3000Lタイプ、超耐寒グレードの新4000タイプがあります。
PC/ABS(ロア) ロアは住友ベークライト製のPC/ABS樹脂板で、耐衝撃性、難燃性に優れています。
規格材料寸法は1000X2000です。
板厚は2mm、3mm、5mmが標準であります。
規格色としてはアイボリー、グレイ、ブラックがあり、表面にシボが付きます。
アクリル
   (スモーク)
アクリル樹脂板のスモーク色を使用します。
押出し材料はプラスチック成型に優れていますが、アクリル板では形状や品質の条件が厳しくなります



圧空成形を作るための道具

  ・圧空成形金型
  ・圧空BOX(圧力をかけるためのBOX)
  ・クランプ枠(材料をつかむ枠)
  ・NC治具(製品をNCで加工するための治具)
  ・接着治具(裏にコマを貼る場合、位置を決めるために使用)


成形で作られるカバー用途

  ・医療機器、精密機器、食品設備、健康機器、美容機器、券売機、セキュリティゲート、OA機器、3次元造形機、機械カバー


成形しやすい材料の順番

 ・NO.1 カイダック 形状の再現性と収縮の安定性が優れています。
 ・NO.2 ABS 形状の再現性はカイダックよりは劣りますが、比較的成型しやすい材料です。
 ・NO.3 ロア(ROA) ABSより更に再現性が落ちます。
 ・NO.4 アクリル 形状の再現性は悪いです。


圧空成形品の価格を下げるには

●材料で塗装の工程を減らす

1:材料に着色することで、塗装を省くことが出来ます(LOT制限があります)。
2:カイダック材の色をそのまま使用します(LOT制限はありません)。

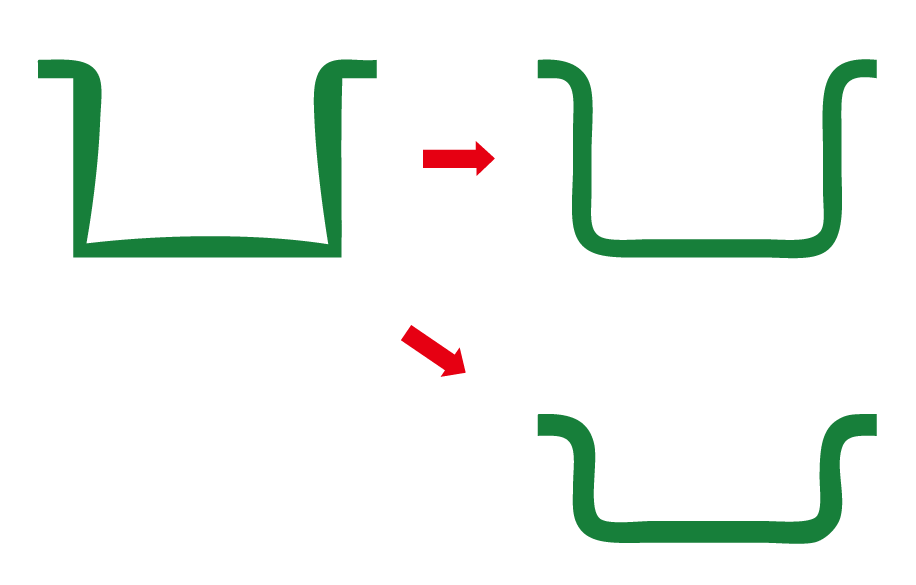

●形状

圧空成型

1:板厚が薄くても、@のように凹Rを大きくすることで、成形品の厚みを上げることが出来ます。
2:更に形状を低くすることで、Aのように厚みを残すことが出来ます。

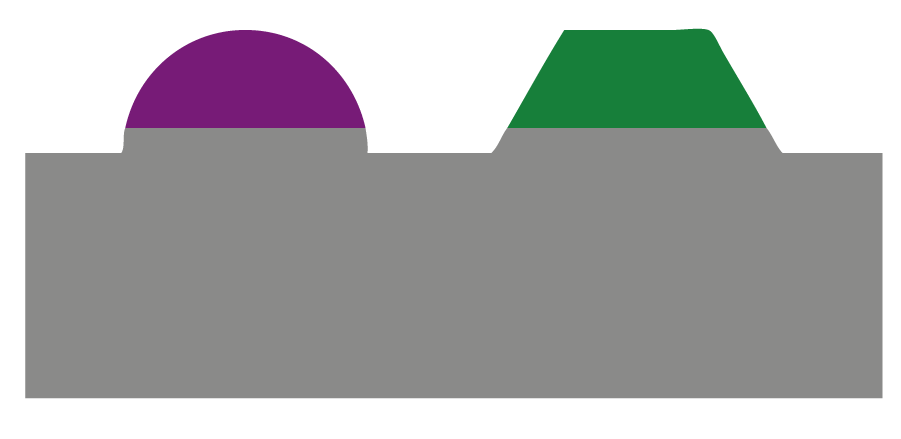

●成形セット取り

圧空成型

同数で使用する製品を、セット取りで成形することにより、費用をおさえることが出来ます。


圧空成形製品

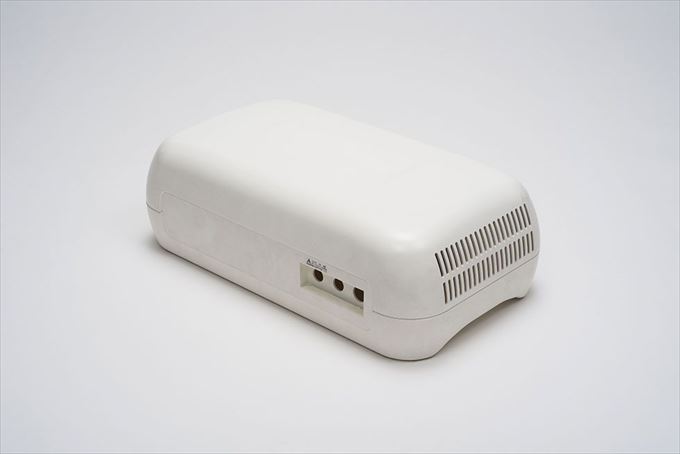

品種:医療機器 素材:カイダック

成形品はアンダー形状が全周にあり、
型をスライドして離型します。

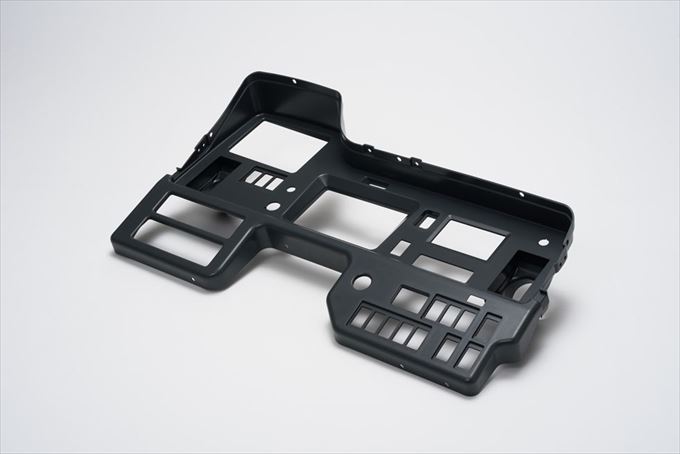

品種:医療機器 素材:ABS

圧空成型品は外観面の精度が真空成形
より良い為、つなぎ目が合わせやすい
です。

品種:ベゼル(モニターカバー)
材質:カイダック(KYDAC)
サイズ:130X500X600
加工工程:圧空成型→2次加工(3次元)
      →糸面取り→コマ接着→塗装

少量生産に対応した製作を行います。
品種:医療機器カバー
材質:ABS シボ
サイズ:300X300X600
加工工程:圧空成形→2次加工(3次元)
       →糸面取り→コマ接着

複雑なアンダーがあり、3種類の離型方法
を使用します。

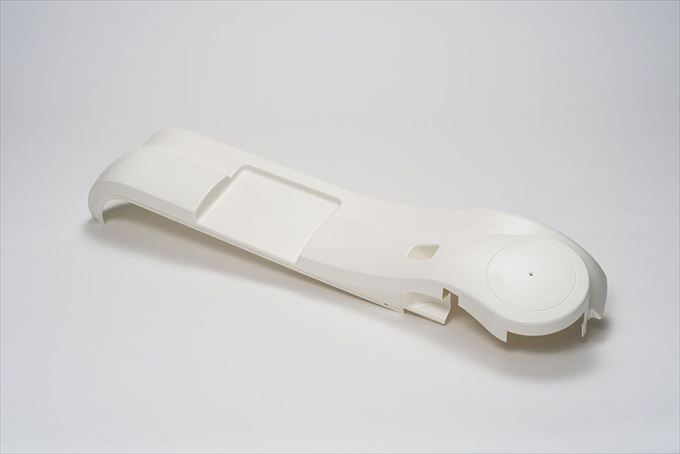

品種:医療機器カバー
材質:ABS
サイズ:200X250X1100

後工程でインサートナットを挿入しています。
 アンダーカットが長い製品です。
 肉厚が薄くなる傾向があるので、
 バランスの取れた 製品作りに
 注意をします。

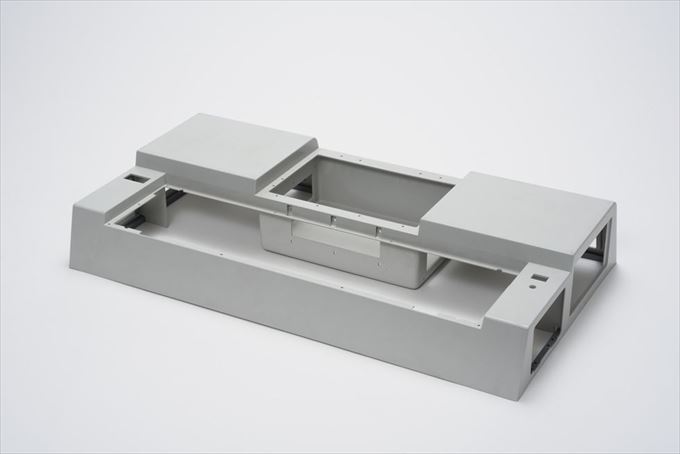

品種:医療機器
材質:カイダック(塩ビ系プラスチック)
サイズ:150X700X700

別パーツを共取りし、接着しています。
品種:医療機器
材質:ABS
サイズ:150X300X300

形状が凹型で狭くて深い為、
板厚の変動に気を付けています。
品種:精密機器
サイズ:200X500X500

深いアンダーを成形します。
品種:行灯
サイズ:150X250X400
材質:アクリル、カイダック

胴体と帽子を嵌合出来るように半分ずつ
製作し、溶着で接合しています。
プラスチック板成型では、型が片側しか
ない為、裏の構造を作ることが出来ません。
裏の構造は切削した部品を溶着させる
ことにより製作します。
材質:カイダック
サイズ:60X300X300
業種:医療機器

シャープな凸角を再現します。
多品種少量生産に適しています。
